Auch für Trennbleche bleibt die Zeit nicht stehen

Die Lebensdauer von Trennblechen für die Multilayerherstellung wird nicht nur durch die hohen Belastungen während des Pressvorgangs bestimmt. Auch beim Handling und während der Reinigung können die Trennbleche beschädigt werden, was frühzeitig zu Reparaturaufwand und Ausschuss führt.

C.A.PICARD®, ein etablierter Anbieter von hochwertigen Presswerkzeugen und Trennblechen für die Multilayerherstellung hat in der Vergangenheit viel Potential und Energie in die Entwicklung eines geeigneten Materials für Multilayer-Trennbleche investiert. Dabei wurden die Ansprüche des Marktes ebenso berücksichtigt wie die verfahrens- und produkttechnischen Forderungen sowohl bei der Blech- als auch der Multilayerfertigung.

C.A.PICARD® Trennbleche

  • werden umweltfreundlich mit modernsten Härte- und Schleifverfahren hergestellt,
  • lassen sich bei Bedarf schnell und kostengünstig aufarbeiten,
  • haben einen günstigen Wärmedurchgang,
  • widerstehen Temperaturwechselbeanspruchungen ohne Verzüge.
  • Dies ist eine Garantie für einen störungsfreien Produktionsablauf
  • auch verwendbar für die neue Generation der Hochgeschwindigkeit - Reinigungs-/Bürstanlagen

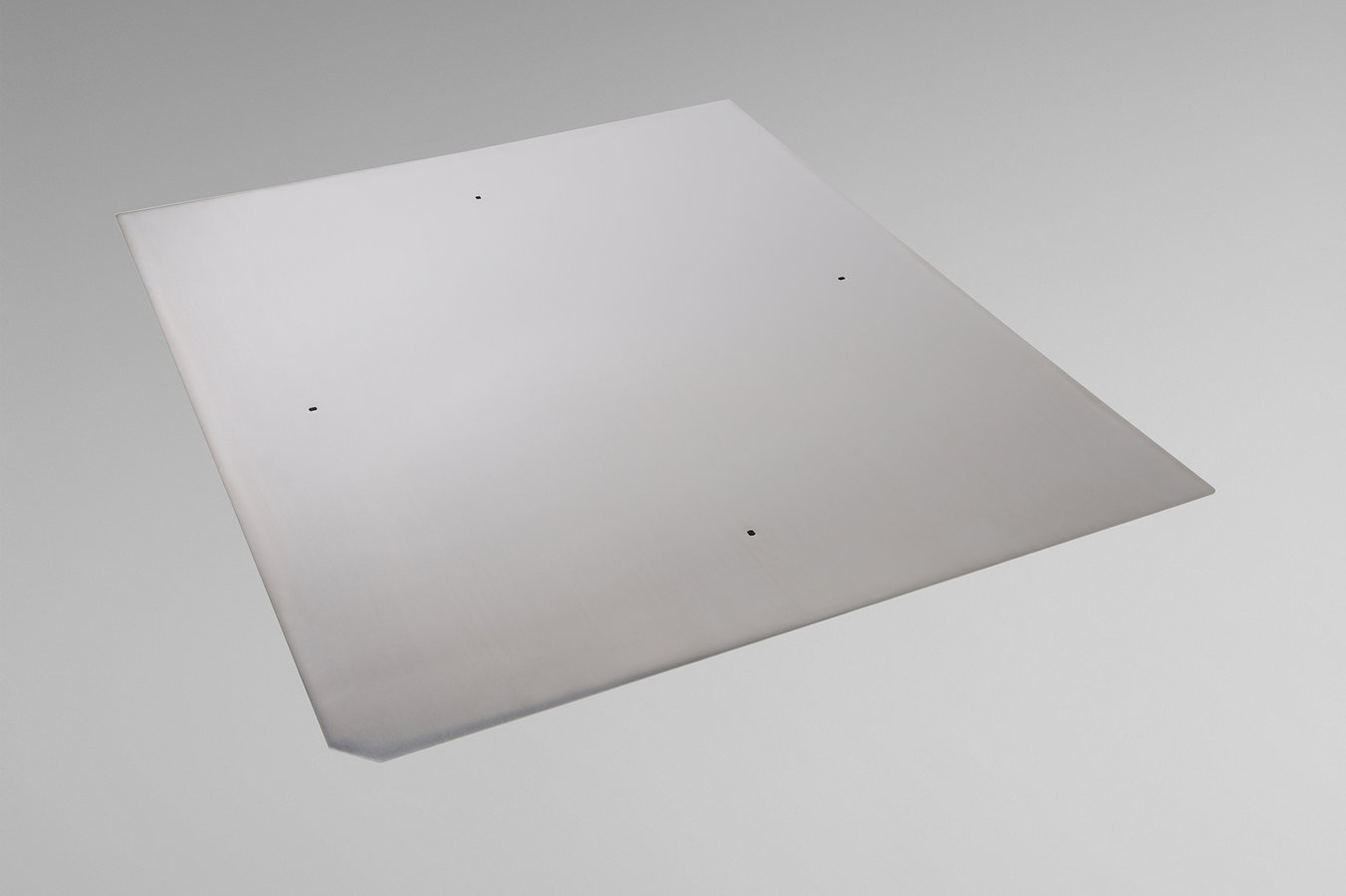

Trennbleche mit gelaserten Registrieröffnungen
Material:RHCS 50
DIN X 20 CrMo 13
RHCS 40
DIN X 10 CrNi 18-8
Härte:50 ± 2 HRC45 ± 2 HRC
Wärme­ausdehnungs­koeffizient:11 x 10-6 / °C17 x 10-6 / °C
Wärmeleitfähigkeit:25 W/mK15 W/mK
Für Arbeitstemperaturen≤ 400 °C≤ 280 °C
Maße und Toleranzen
Länge / Breite:

± 0,5 mm

Stärke:

± 0,1 mm

Stichmaßtoleranz der Registrierlöcher: ± 0,05 mm
Toleranzen der Registrierlöcher:+ 0,1 mm
- 0
Planheit:≤ 3 mm/m
Parallelität:≤ 0,03 mm
Diagonaltoleranz:2,00 mm
Oberflächen:CAP Finish 5
Ra ≤ 0,14 μm,
Rz ≤ 1,50 μm
Lieferbare Stärken:1,0 - 2,0 mm

Trennbleche mit erodierten Registrieröffnungen auf Anfrage.

Abweichungen von den Standardspezifikationen (engere Toleranzen) sind nach Rücksprache möglich.
Wir behalten uns Änderungen, die dem technischen Fortschritt dienen, vor.
